Lokální chemické složení

Lokální chemická analýza je patrně ještě častěji poptávaným měřením než analýza objemových vlastností, a ani v tomto případě nejsme pomocí jednoduchých nedestruktivních metod schopni požadavkům vyhovět. Aplikací, ve kterých by bylo žádoucí analyzovat kromě tvaru povrchu také jeho chemické složení, je nespočetně, a pokusů o vytvoření metod pro takovou analýzu také. Z pohledu rastrovací sondové mikroskopie jsou takové výsledky dosažitelné jen za extrémního úsilí, s podporou mnoha numerických výpočtů a jen na vybraných materiálech. Jedním příkladem takového úsilí je chemická analýza jednotlivých atomů, které se v ČR věnuje skupina P. Jelínka na FZÚ, kde je možné kombinací vysoce přesného měření v ultravysokém vakuu a kvantověmechanických výpočtů získat informaci o jednotlivých atomech na povrchu vzorku. Druhým příkladem může být analýza lokálně odpařeného vzorku pomocí termální sondy, provedená buď analýzou infračerveného spektra nebo hmotnostním spektrometrem, kterému se věnuje v USA firma Anasys.

Podstatně lepší je situace v oboru elektronové mikroskopie a příbuzných technik. Metod pro lokální chemickou analýzu existuje hned několik, využít je možné například rentgenové záření vyzařované vzorkem, na který dopadá elektronový svazek. Podobně jako u elektronové mikroskopie, i zde se na opravdový boom ve využití v metrologii stále čeká. Nevýhodou není jen nutná příprava vzorku do podmínek vysokého vakua, ale především nejistota v polohování elektronového svazku a nejistoty související s objemem, ze kterého se generuje signál relevantní pro chemickou analýzu. Za pomoci stále se zdokonalujících zařízení a numerických metod se nicméně situace neustále zlepšuje a okamžiku, kdy bude elektronový mikroskop jedním ze základních zařízení v oboru nanometrologie, se dočkáme velmi brzy.

Na našem pracovišti momentálně tyto techniky využít nemůžeme jinak než ve spolupráci s dalšími institucemi. Chemickou mikroanalýzu využíváme zejména proto, abychom dokázali potvrdit nebo vyvrátit naše předpoklady o materiálovém kontrastu detekovaném pomocí různých metod rastrovací sondové mikroskopie, jako je tomu na přiloženém snímku mikroelektronického prvku (autorem snímku je J. Buršík, IPM AVČR).

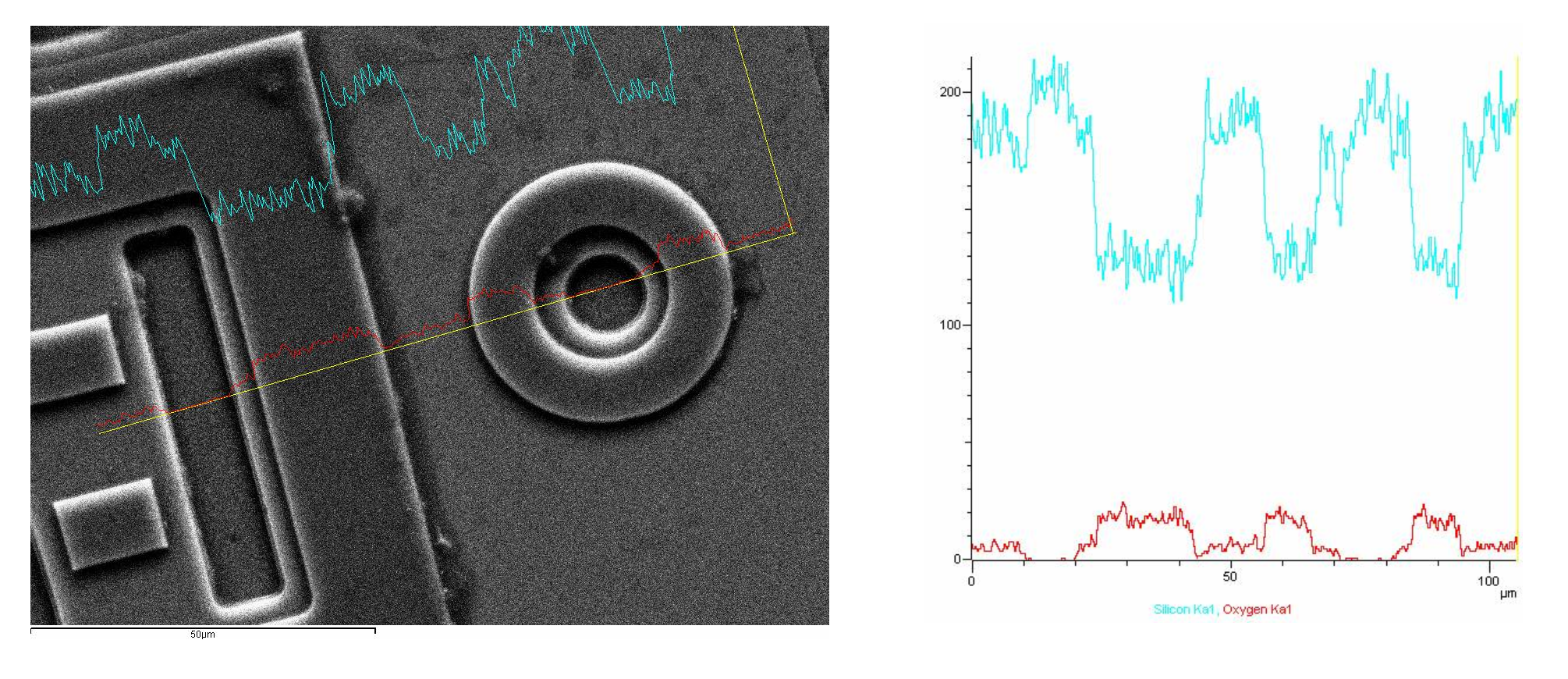

Lokální chemická analýza povrchu mikroelektronického prvku
